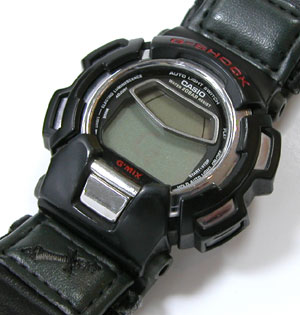

カシオ腕時計(CASIO)G-SHOCK/G-MIX/100-2171電池交換修理
カシオ腕時計(CASIO)G-SHOCK/G-MIX/100-2171電池交換修理です。

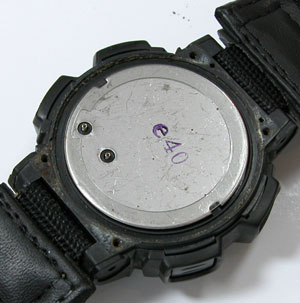

腕時計の表示がされていませんから電池が消耗しています。裏蓋はカシオ腕時計お馴染みの4本ネジで留まっているタイプ。このネジを外す時は入っていた位置を記憶してください。何故かと言えば全く同じ形状のネジですから何処に入れても同じ様に思います。しかし閉め込む相手がプラスチックのケースです。私の経験からこのネジを違った位置に入れるとドライバーで閉めた時にネジを奥まで入れても回転が止まらずに閉まらないネジが有る場合があります。
腕時計の裏蓋を開けた時に防水パッキンが腕時計のケース側に残っている場合と”裏蓋の裏”に付いている場合があります。もし”裏蓋の裏”に付いていた場合は必ず外して腕時計のケース側に収めてください。
パッキンは腕時計の防水性能の為に重要な役目をしますから、どちらの面が上であったかも記憶しておいてください。パッキンに裏表は無いですが新品のパッキンで無い以上は数年間、腕時計のケースと裏蓋に挟まれている訳ですから、その腕時計なりの”癖”が付いているはずです。出来ればパッキンを拭いてグリスを塗布すればベストです。これが出来れば電池交換の度に新品のパッキンに交換しなくても極端に防水性能が落ちる事はないでしょう。
裏蓋の4本のネジを外して開けると薄い金属板が現れます。

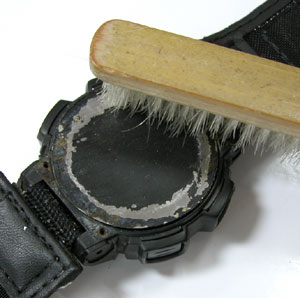

かなり誇りやサビがありますので軽くお掃除。

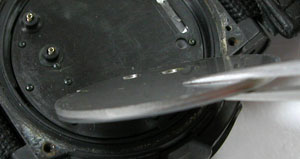

その薄い金属板を外せば嘘の様に綺麗ですが、また次の金属板が現れます。
金属板を外しますと、その下の全体を覆うようなスペーサー（ゴム板）が現れます。
この金属板かなり分厚く、重いです。

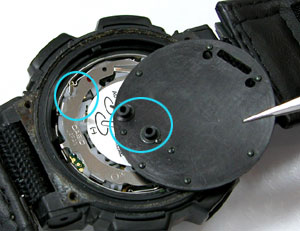

このゴムのスペーサーにアラーム用のスプリングを通す穴が空いています。取り出すときにスプリングを引っかけて外さない様に注意が必要です。これはピンセットで摘み出すのみ。慣れていないとスペーサーの入っていた向きが分からなくなりますから、外すときには良く見て記憶しておいてください。スペーサーの向きを間違って裏蓋を閉めれば隙が出来て防水性能に影響が出ます。
ん！？ここから開けるのか？と良く見れば。何か変。
これはどうみても、上記写真とは反対側。

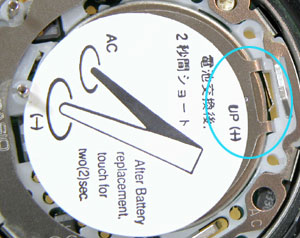

電池を固定している金属板の片方は腕時計のムーブメントの一部として繋がっています。片方は”爪を掛けてある”のみですからピンセットを差し込んで手前に起こせば簡単に外れます。電池交換後は指で押さえれば簡単に留まります。

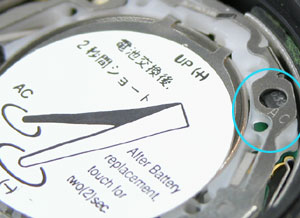

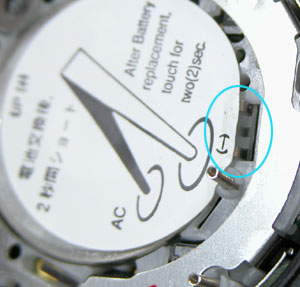

さて、リセットの「AC」は何処に・・・
ありました。

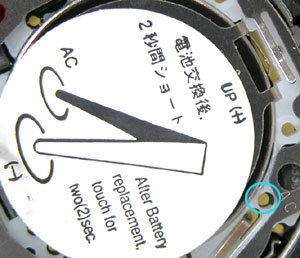

でもこの小さい方の穴ですね。上からのぞけば金属端子が見えるので分かります。

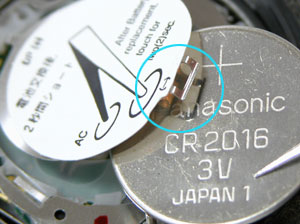

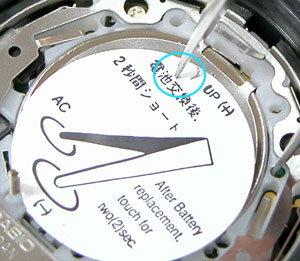

デジタル腕時計は電池交換の後"AC端子”と電池のプラス側をショートさせて腕時計をリセットします。リセットをした後は必ず時間表示されているか確認してください。表示がされていない場合はリセット作業をやり直してください。あとは電池のプラス側とAC端子をショートさせます。写真では○のようにシールを触ってますが、これではリセット出来ないですね。ちゃんと電池の金属部とショートです。写真は片手でピンセット、片手でシャッターを押していたら構図がずれました。紛らわしくて申し訳ございません。m(..)m
裏蓋の穴とケースの穴をピンセットでリードして合わせます。

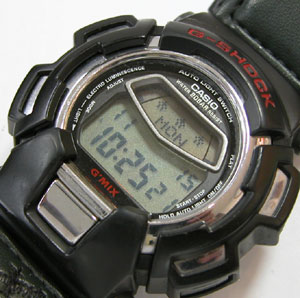

腕時計の時間表示が確認出来ましたら、次に”ELライトの点灯確認”をします。時間表示はしているのにELライトが点灯しない場合は、電池交換作業の時にムーブメントを浮かせてしまってボタン位置がずれている可能性があります。
最後は腕時計の時間を合わせるのみですね。
