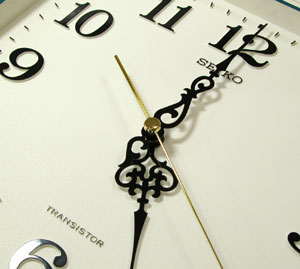

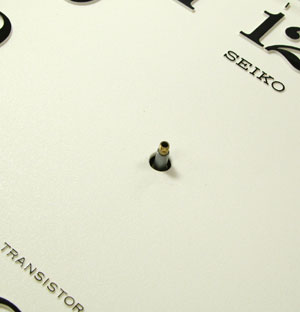

今度は文字盤の表から針を抜きます。これは引き抜くのみ。

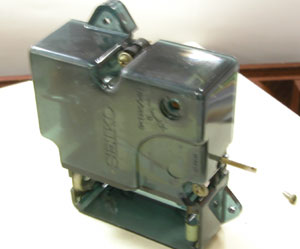

この状態になりますと、あとは裏のムーブを固定してあるネジを外せば。

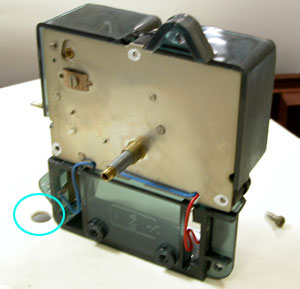

ムーブが外れます。この○位置から針を付ける軸部分が出ていた訳です。

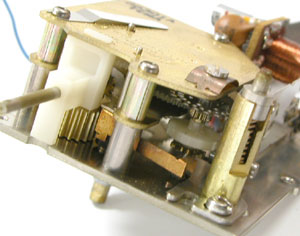

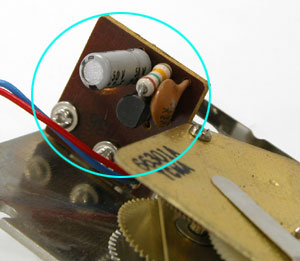

さぁ、出て来ました。これがムーブです。金属部品が多く使われておりますのが特徴。今の時代にこういった部品構トランジスターと言ってもこの○の基盤1枚のみ。

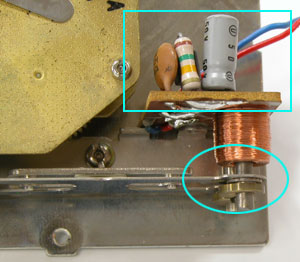

上から見るとこの□の分が、トランジスター心臓部。
ここの電気を流す事で、○のコイルの中に突き刺さった金属が上下運動をします。

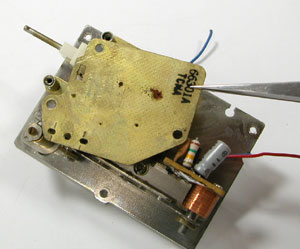

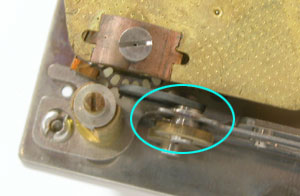

その振動がこの左側に伝わり。 この分が振動して、○の上に見える歯車に伝わります。

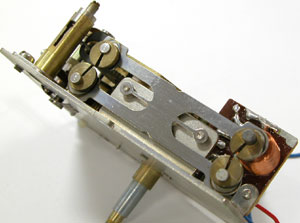

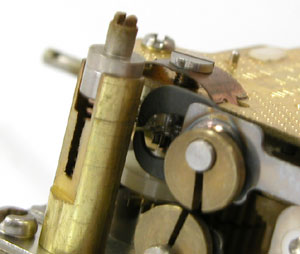

○の部分を正面から見れば、この様な感じです。 角度をかえると、こうなっております。
では、少し分解してみましょう。「SEIKOトランジスター掛時計の分解」へ
