SEIKO腕時計(セイコー)CREO 4N20-5020電池交換修理

CREO 4N20-5020

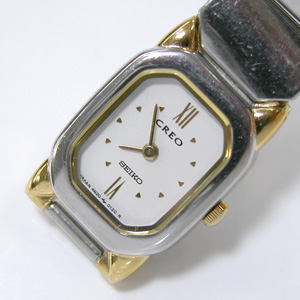

CREO 4N20-5020電池交換です。

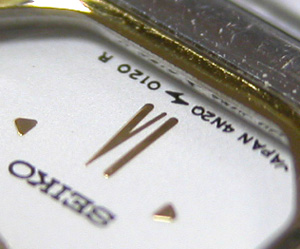

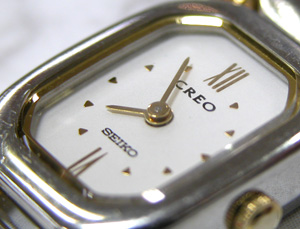

秒針が無い”二針”タイプ。これが文字盤キャリバー。

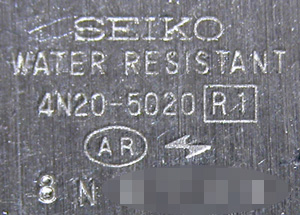

ベルトが千切れたということですが。これがキャリバー。

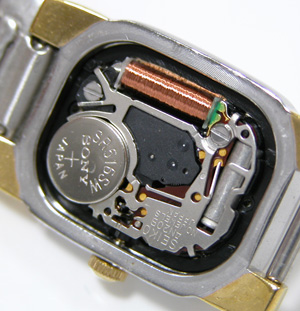

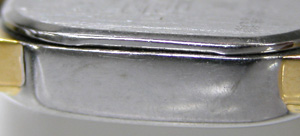

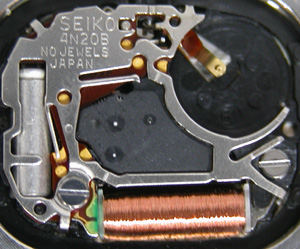

開け口は横ですね。これがムーブメント。



簡素なムーブメント。ベルト修理ですが正しく付いている方を確認。

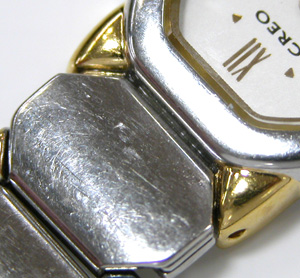

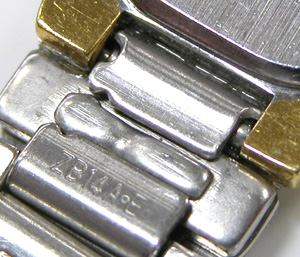

表から見れば修理出来ないようにも見えます。でもようはこのパーツがあればOK。

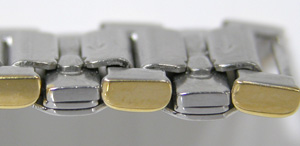

長さに余裕があれば今のベルトの”コマ一つ”外します。サイドから構造の確認。

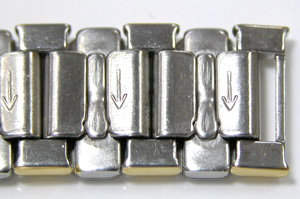

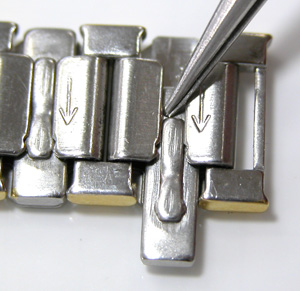

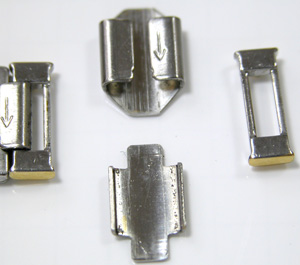

裏側には”↓”がありますから。その方向に板バネをスライドさせます。もちろんピンセットですっとは動きませんが。

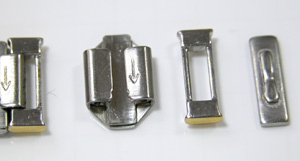

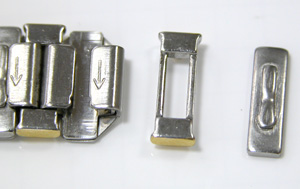

抜けました。端のパーツを外して。

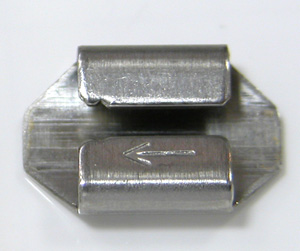

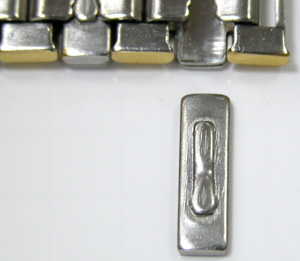

これで分かりますか。このパーツが大事。で、結局完成した写真を撮り忘れているからシャレになりません(v_v)
