腕時計修理の質問集/デジタル腕時計のボタン操作が出来ない2

デジタル腕時計のボタン操作が出来ない2 2004年7月(記述)

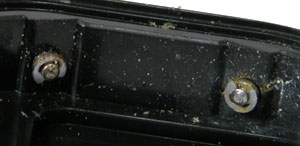

かなり錆びておりますが、ボタンの修理を進めます。

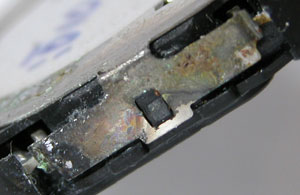

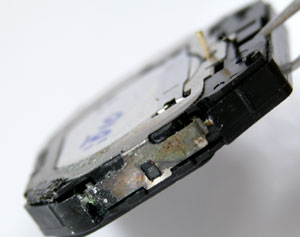

ムーブメントを取り出すと、内部も完全に錆びております。 反対側は少しマシです。

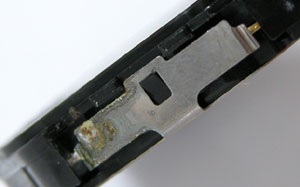

こちらは凄い!この薄い板が錆びて折れていたら修理は不可能です。
まずは、ボタンの汚れとサビを落として状態を見ます。
その為には、ボタンを外さないといけません。
デジタル時計はこれが大変手間なのです。

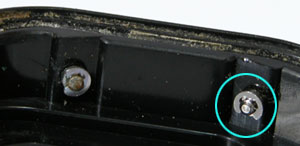

この○位置のような「C」の形状をしたリングでボタンが抜けない構造になっており。
先ずは、このリングを外します。(大きさ1.5〜3mm)くらいです。

反対側はかなり錆びております。
この様にピンセットの先をあてがって真下に突いて外します。
写真はかなり細いピンセットですが実際には、この様な細いピンセットでは
先端が曲がってしまおります。もっと太いピンセットで外します。

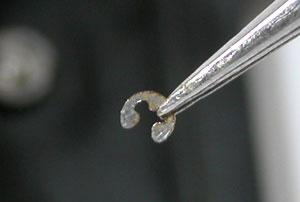

この様なリングですね。この部品は突くだけですが「ガクッ!」と外れます。
よって慣れないと突いた瞬間に何処かに飛んで行ってしまおります。
3mmの部品、落ちたら探すのが大変ですよ。
写真右は時計前面のボタンですからかなり大きなリングになっております。
(といっても5mmくらいですが)

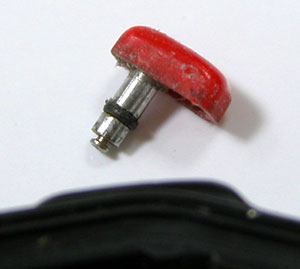

このリングを外せば、あとは裏から押し出せばボタンが外れます。
腕時計のケースからボタンを外せばケースに穴が空くのは当然。

この○位置のパッキンで穴から水が入らない構造です。
そして□位置の凹んだ部分に先のリングが入って固定されます。

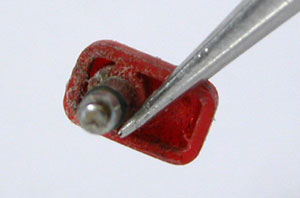

プッシュボタンを裏返すと埃と錆びでビッシリ!
まずはこれを綺麗に掃除します。長いので分割です。
「デジタル腕時計のボタン操作が出来ない3」へ。
