年輪クォーツ置時計の針修正/2004年7月（記述）

最近、年輪クォーツの修理が多いですが。

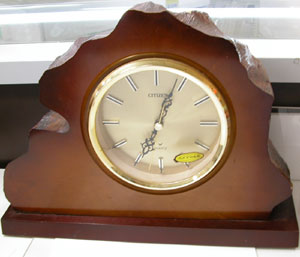

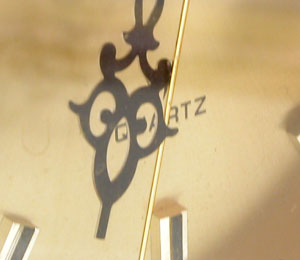

今回はシチズンの年輪。秒針が長針に引っ掛かって動かないと。

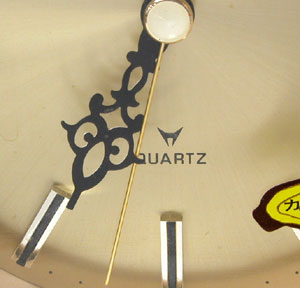

確かに干渉しております。短針が前に曲がって飛び出た格好ですが。
何故こんな事が起こるのか？
触らなければこんな事にはならいはず。

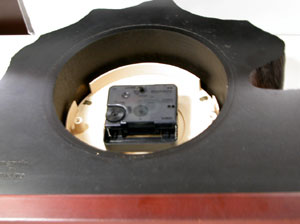

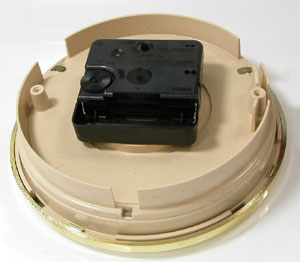

では、開けて調べて見ましょう。まずは裏を外せば。

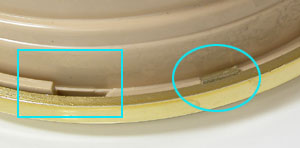

簡単に機械は出ます。シチズンの年輪は、この○位置を、□位置に回すのみ。

ここまで回せば、後は持ち上げるのみ。ガラスを外せば分かりやすいです。

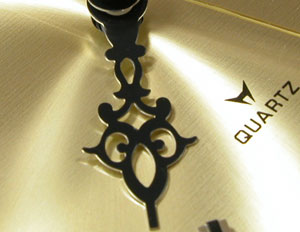

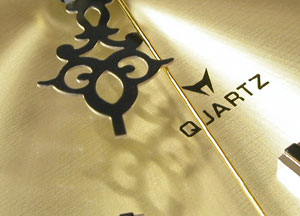

秒針を右に動かせば、短針がパタリと文字盤に付きました。
と言う事は、短針が根本から外れてフリーな状態。
短針のみですが、これは倒したか落としたかで緩んだモノと思われます。

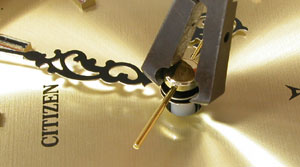

短針のみですが修正には、長針、秒針も外します。

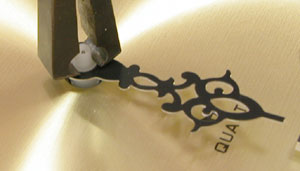

写真の工具の爪を宛がう位置がおかしいですが片手で持って、
片手で撮影した関係上ずれておりますね(;^_^A

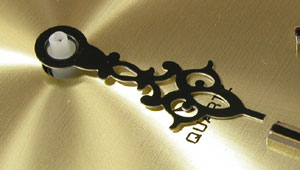

秒針、長針を外せばこの様に短針の先端が文字盤に付きます。

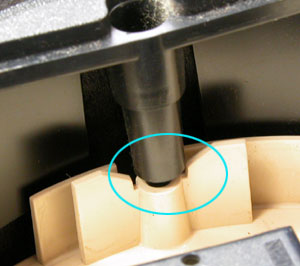

この部分を先の工具で押さえるのみ。これは指でも押さえる事は可能なくらい簡単。

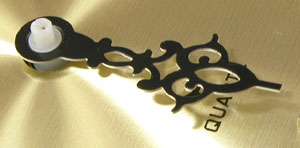

ぐいって差し込めば、ハイ。先端が浮きましたね。

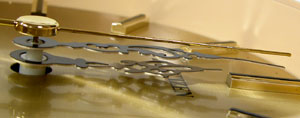

後はこの様に３つの針が重ならないように取り付け元に戻すのみ。

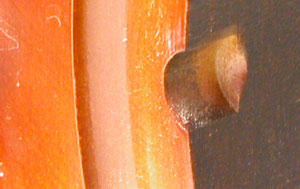

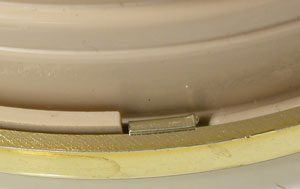

木枠前面の、写真・右の凹み位置と。

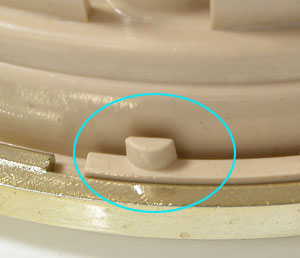

機械のこの位置を合わせて組み立てます。
